神州十二號載人飛船成功發射，中國航天員首次出艙活動，全國人民歡呼沸騰。中國航天事業創造的一個又一個奇跡，也激發了大家對于宇宙探索的熱情。

　　在這種熱烈的氛圍下，上海天文館終于在7月18日正式對公眾開放，這座萬眾期待的全球最大天文館揭開了神秘面紗。

　　贏康作為“家園”主展區及多個展項的建設參與方，為大家介紹天文精彩展項背后的高科技應用。

　　上海天文館，讓宇宙近在咫尺

　　上海天文館位于中國（上海）自由貿易試驗區臨港新片區，占地面積約5.86萬平方米，建筑面積約3.8萬平方米，是全球建筑規模最大的天文館。

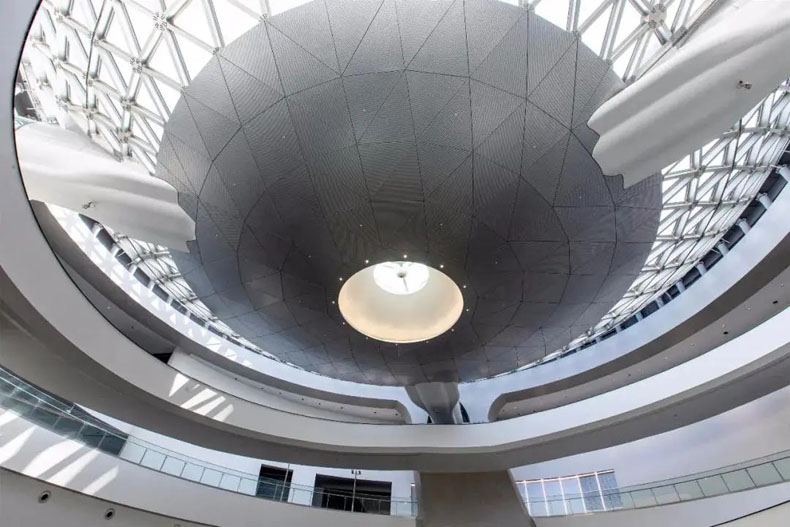

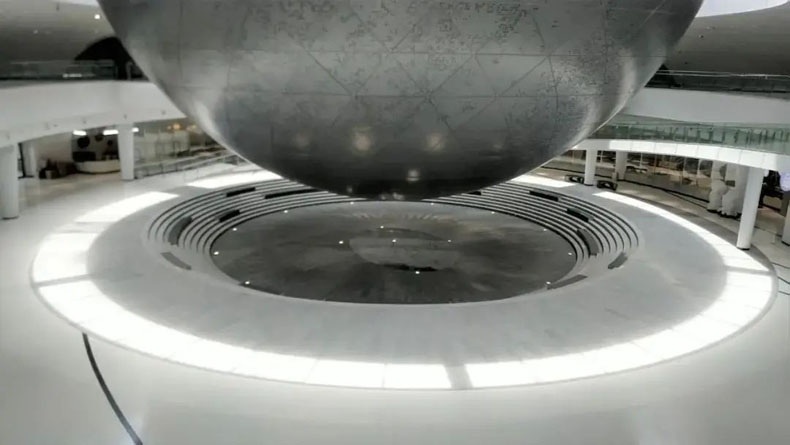

　　其建筑外形設計獨特，圓洞天窗、球幕影院、倒轉穹頂三個圓形元素構成太陽、地球和月亮的“三體”結構，建筑螺旋形態構成“天體運行軌道”，這不僅展現了天文學概念，而且可以真實追蹤太陽在天空中的運動，使整個建筑成為一件可以表現時間流逝的大型天文儀器。

　　在天文館內部，設立了“家園”“宇宙”“征程”等三個主展區。另外，還有“中華問天”“好奇星球”“航向火星”等三個特色展區，以及羲和太陽塔、望舒天文臺、球幕影院、星空探索營、星聞會客廳等教育活動區，讓觀眾可以全方位感受宇宙浩瀚，體驗多感觀宇宙探索之旅。

　　“家園”展區

　　沉浸式漫步太陽系、銀河系

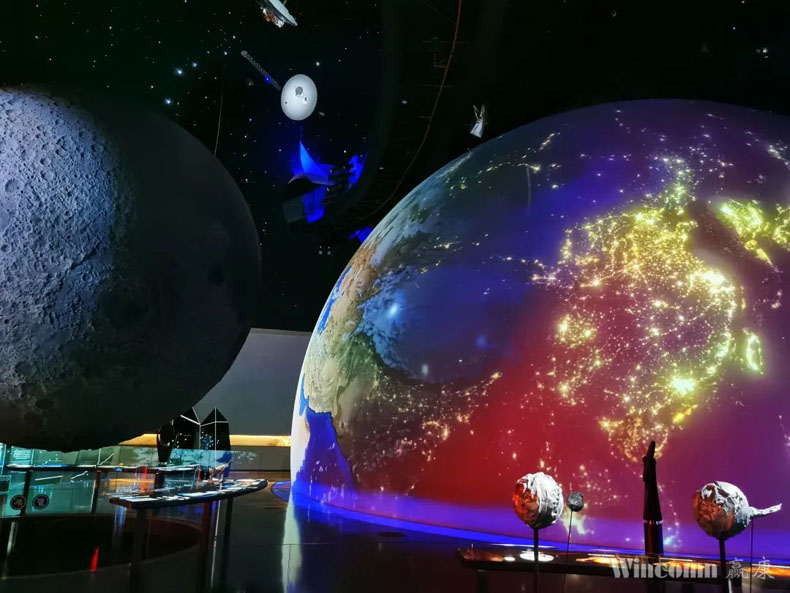

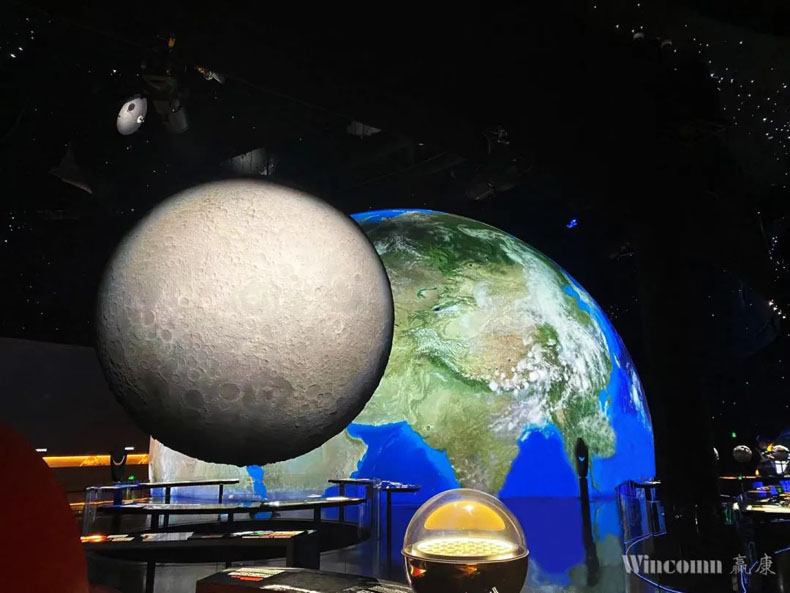

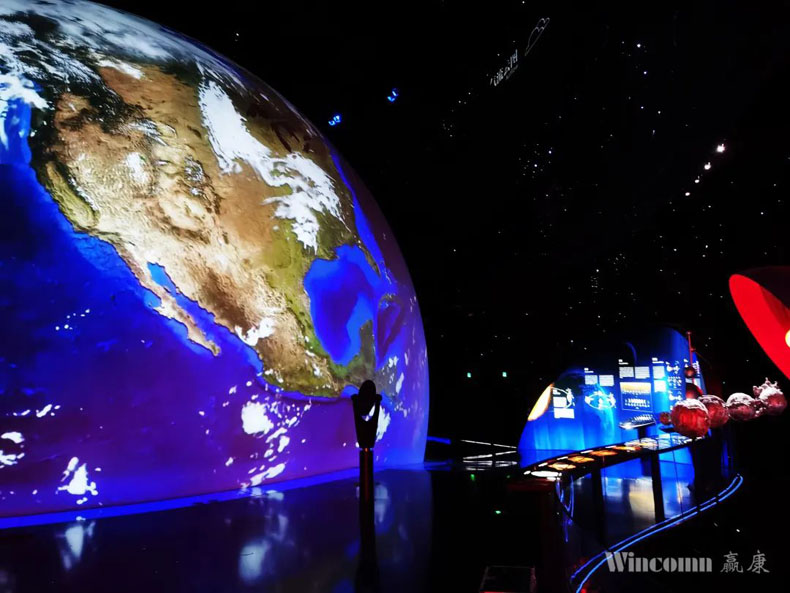

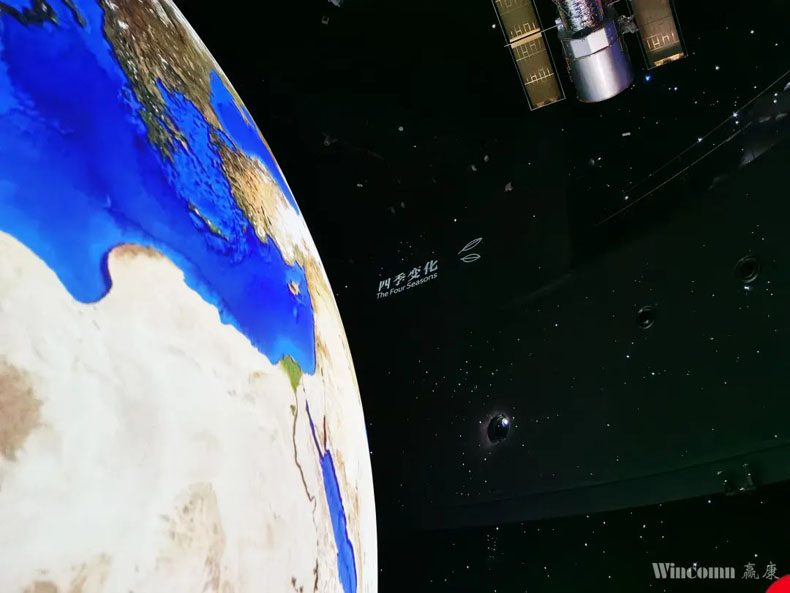

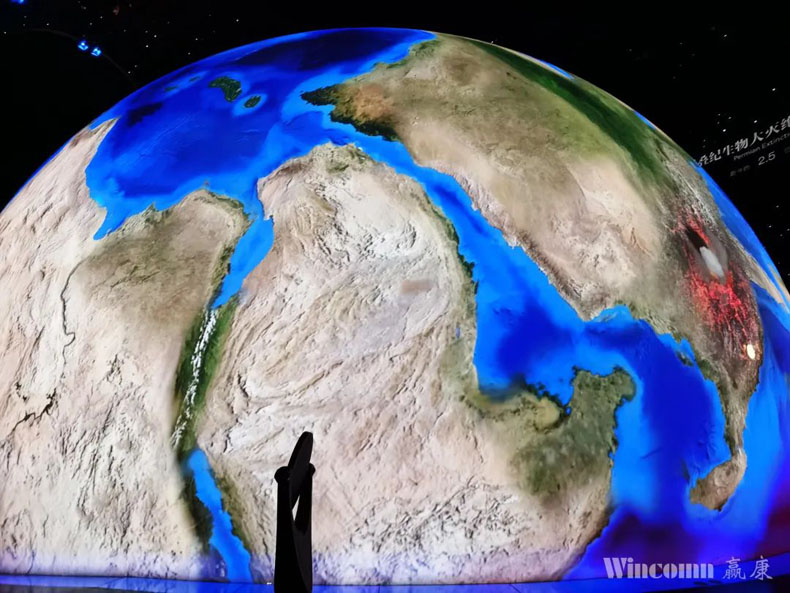

　　步入家園展區，在幽暗靜謐的星空中，火熱的“太陽”，灰黑的月球，而最攝人心魄的就是正中間徐徐自轉的美麗藍色星球，它就是我們的家園——地球，這個展項叫“地球變遷”， 是一個直徑為20米的巨型球體，通過高科技激光高清投影，展示地球46億年地質演化史，4分鐘的視頻涵蓋了地球演化史上的重大地質事件、氣候事件以及生命事件，每一幀畫面背后都承載著大量的科研論文成果。地球內部是天象廳，人們可以臥看光學天象儀投射出的璀璨星空。

　　“地球變遷”給游客深深的震撼，這種巨型外投影球體非常罕見，大多數人可能只在2008年北京奧運會開幕式、2010年上海世博會上見過，但是能近距離體驗和觀看的，只在上海天文館。

　　藍色星球不僅僅是一個“主秀”展項，還會與觀眾多次神秘相遇。當觀眾在“宇宙”展區體驗完宇宙的誕生游戲，體會到地球的今天來之不易時，出口會有“第一次相遇”，這種現實與虛擬的強烈對比，讓觀眾的情緒不斷轉換，驚喜之余，感受宇宙的神奇；第二次相遇是在“征程”展區，游客在天和核心艙化身宇航員親身體驗外太空時，一回望，“地球” 赫然映入眼簾。

　　在“地球變遷”這個項目中，贏康完成了罕有的頗具挑戰性的外部球體投影系統建設工作。

　　挑戰性主要來自三方面：

　　其一：天文館的科普最注重的就是科學性和真實性，對于影像的準確還原比一般娛樂展項更加嚴苛，影像要真實地還原視頻內容，不能失真。因此，在該投影系統中的畫面更加不能失真或變形。

　　考慮到環境光和球體材質對于投影成像的影響，贏康設計了數臺20,600 流明的科視激光投影機完成20米直徑的球體融合投影。

　　投影系統的超高亮度無懼環境光的影響，激光照明和獨有的Christie BoldColor 技術的結合也為球體投影帶來真實、清晰細膩的成像效果。

　　并且，贏康采用了7thSense媒體服務器，其無損無壓縮的特點保證了片源的真實還原，為參觀者呈現了最生動逼真的地球變遷過程。

　　其二：外投球的投影機安裝難以找到合適點位�！暗厍颉钡闹車�有很多遮擋，擋在正前方的就是“月球”，“地球”上方也有很多裝飾。因此，既要避開光路遮擋，又要實現投影機的隱蔽安裝是個難題。

　　經過反復多次的討論和光路模擬，最終找到了完善的解決方案，不僅使投影畫面完美覆蓋整個“地球”，也讓游客不受干擾，渾然沉浸。

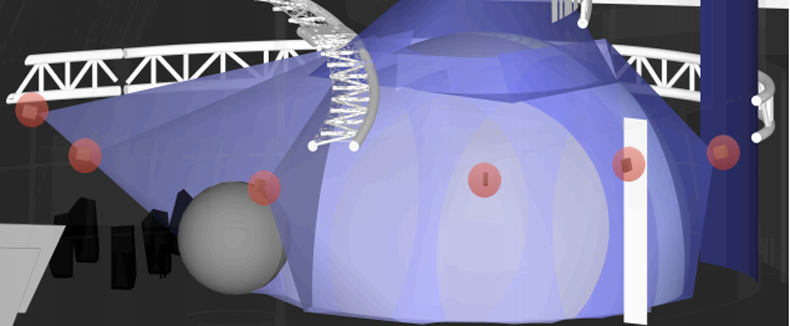

光路圖

　　其三：外投球投影融合調試難度很大，比內投球難度大很多倍。

　　外球投影與內部球幕投影不同，外球投影很難一次性看到全部的畫面，且外球投影沒有經緯線，調試很難定標；尤其在該展項中，投影機安裝點位并不是非常理想的情況下，亮度和分辨率不均勻。

　　自動校正系統在外球投影中尚無前例，且空間有限，攝像機無法工作。難度系數加倍。

　　最后，贏康技術團隊?wèi){借十余年的專業經驗和高超的技術水平，通過手工定標，手工調試，一點一點打磨細節，最終使整個外球呈現精準，逼真的畫面效果，也成為天文館最震撼的打卡點。

　　在“家園”展區，除了“地球變遷”展項，贏康還為巨幅“銀河畫卷”環幕、“飛越銀河系”互動劇場兩個展項的投影系統提供了7thSense無損無壓縮媒體服務器，保證了高品質片源的精美呈現。

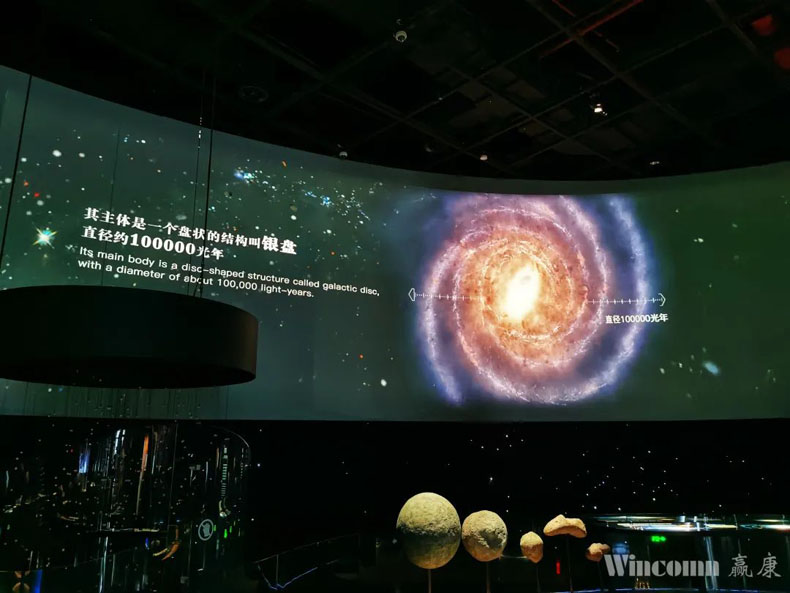

銀河畫卷

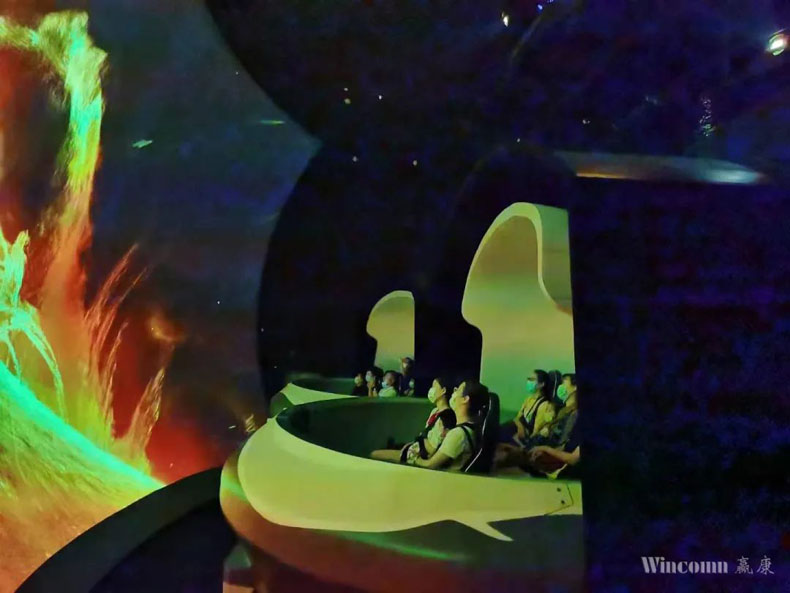

飛越銀河系

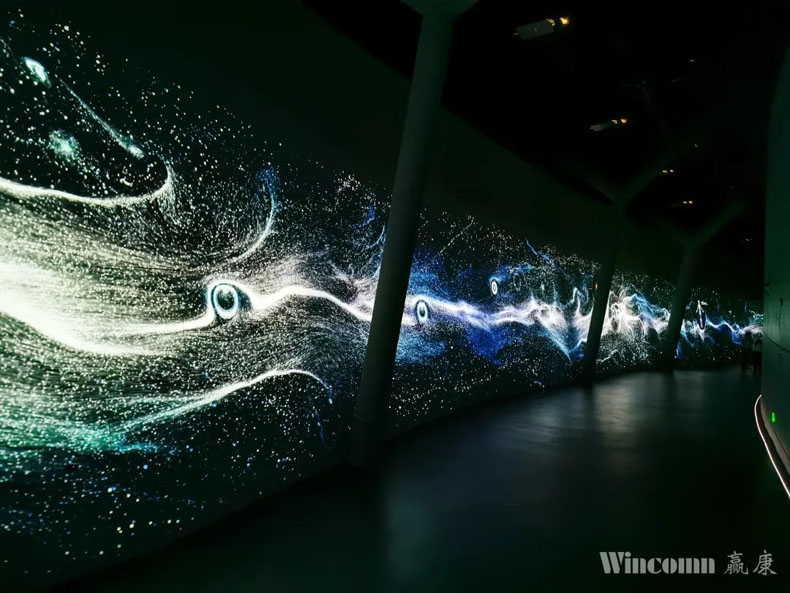

　　星際穿越，可攬九天銀河

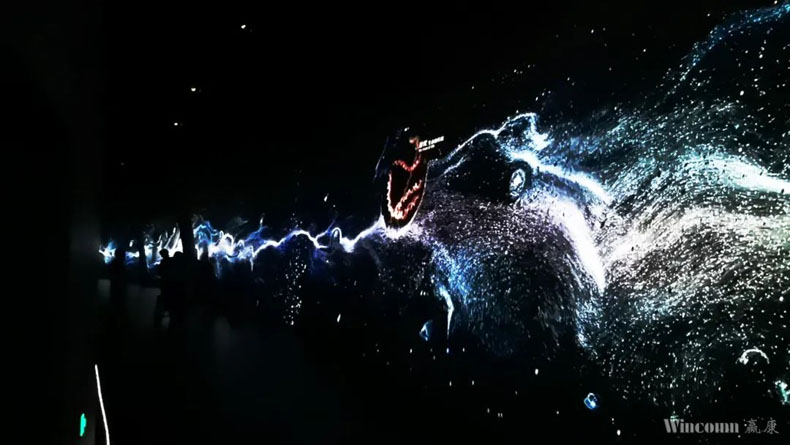

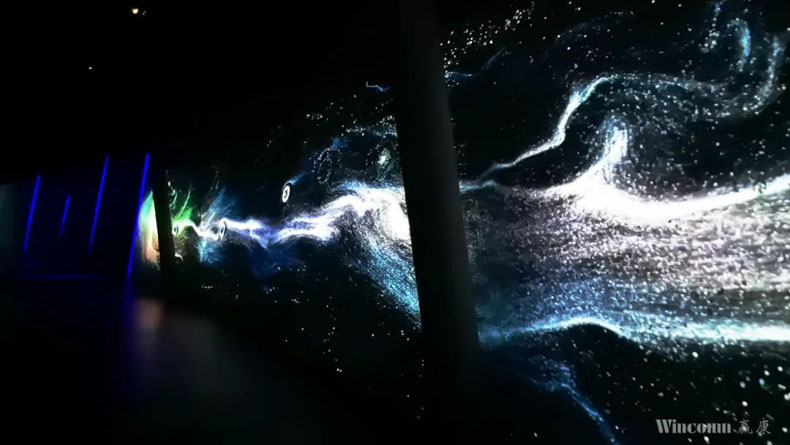

　　上海天文館將沉浸式科普可謂做到了極致，“星際穿越”便是這種特性的表現之一。

　　“星際穿越”貫穿了于一樓至二樓的廊橋，高4米，長60米。當觀眾路過，觀眾的身影便會映入墻面上的浩瀚宇宙，且會引起星河變化，仿若墜落星漢天河之中，感受自己與宇宙的聯結。

　　而且觀眾通過手勢互動，還可以解鎖星河中隱藏的一個個視頻文件，探索更多的宇宙奧秘。

　　在該項目中，如何在狹窄的廊橋側墻投影出200多平米的星河畫面，也成為一大難題。贏康根據現場情況，設計了十余臺10,875流明的科視超短焦鏡頭激光投影機，極大地縮短投影距離，同時定制了機械結構，設計完成了投影機吊裝，完美解決了這一挑戰。

　　結 語

　　上海天文館以“連接人與宇宙”為設計理念，引入高科技設備和先進的技術，精心設計環境氛圍、燈光音效和高仿真場景模擬手段，構建沉浸式宇宙空間體驗環境，鼓勵人們感受星空、理解宇宙、思索未來。

　　贏康非常榮幸能夠參與到天文館的建設當中，為科學嚴謹?shù)奶煳目破仗峁?a href=http://www.jrvalve.cn/projector/ target=_blank>投影技術和視頻系統支持，賦予了展項更具動態效果、沉浸可交互的畫面內容，讓科普更加生動，更加深入人心。

聲明:以上所有展項的知識產權歸上海天文館所有！未經授權，請勿使用��！
