項目 |
|
|
說明 |
|
|
|
|
|
|
|
1. |
輸入接口: 2x HDMI, 1x DualLink DVI, 1xVGA, 1x DisplayPort。 |
|
|
|
2. |
HDMI、DualLink DVI 及 DisplayPort 輸入接口支持 1920x1200、4k/2k |
|
|
輸入及輸出 |
|
|
@30Hz、 WQXGA & 3840x1080 @60Hz 無壓縮輸入訊號。 |
|
|
3. |
影像輸出: 2x HDMI，輸出分辨率: 720x480、XGA、WXGA、1280x1024、 |
|
|
|
|
|
1366x768、1400x1050、1600x1200、1920x1080 及 1920*1200 等…。 |
|
|
4. |
原始訊號外接回路: 1x HDMI (支持 3840*2160@30Hz 輸出訊號) |
|
|
|
5. |
Micro USB 連接器: 允許用戶通過 PC 工具軟件控制 DK517。 |
|
|
|
6. |
EDID 選擇功能: 可簡化 PC 或視頻源輸出分辨率設置，得到最優化影像。 |
|
|
|
7. |
聲音輸入: HDMI 內嵌音訊 |
|
|
|
8. |
聲音輸出: HDMI 內嵌音訊 |
|
|
|
|
|
|
|
|
1. |
全新 Gwarp 影像調整技術，可做邊角調整、垂直及水平梯形修正、桶型及 |
|
|
|
|
|
柵行調整(Pincushion & Barrel)、不規則曲面調整及影像上下倒置。 |
|
|
2. |
||
|
|
3. |
可利用前面板按鍵或遙控器，執行最少為 2*2，最高達 5*3 個格點的影像幾 |
|
|
影像弧形調整、幾何 |
|
|
何位置調整，并完成曲面無縫拼接融合。 |
|
位置校正及影像融 |
4. |
|
配合計算機工具，可以做不規則形影像調整，最高可達 17*17 個格點，調 |
|
合 |
|
|
整后可將參數儲存于 DK517，然后可以不須使用計算機。 |
|
|
5. |
|
可做多投影機大屏幕的四個邊緣影像融合，融合臺數并無限制。 |
|
|
6. |
簡便的影像融合的調整參數，諸如: 重迭區個別 Gamma 調整.、顏色調整。 |
|
|
|
7. |
|
支持非重迭區暗階精確微調。 |
|
|
8. |
|
可提供個別投影機顏色及白平衡微調功能。 |
|
|
9. |
|
計算機軟件可同時控制多臺處理器。 |
|
|
10. |
可做影像平面及弧形拼接融合，包含不規則及 360 度圓形無縫拼接融合。 |
|
|
|
|
|
|
|
電視墻功能 |
1. |
可做影像切割、位置指定及重迭區逐點調整。 |
|
|
|
2. |
不須外接計算機、影像分配器或分割器，可直接對輸入訊號做分割處理。 |
|
|
|
3. |
可當作電視墻控制器，最大可支持 15*15(共 225 臺)電視墻。 |
|
|
|
1. |
10-bit 高階處理器 |
|
|
高階 10-bit 圖像處 |
2. |
可做 3D motion adaptive de-interlace |
|
|
理器 |
3. |
斜線防鋸齒處理 |
|
|
|
4. |
電影 3:2/2:2 自動偵測及還原功能. |
|
|
|
5. |
附有完整的影像色彩調整功能，包含亮度、對比、色調、銳利度、RGB 個別 |
|
|
|
|
|
顏色調整、預先設定色溫。 |
|
|
|
|
|
|
|
1. |
自動譯碼各種 3D 訊號源，包含: Blue Ray、STB、多媒體播放器及 PC 等. |
|
|
主動及被動 3D 應用 |
2. |
自動轉換主動式 3D Frame sequential 1080p @120Hz 訊號做被動式 3D |
|
|
|
|
|
顯示。 |
|
|
|
|
|
|
|
3. |
支持 HDMI 1.4a 標準 3D 格式，包含 1080p/24Hz frame packed, Side by |
|
|
|
Side, Top-Bottom，Frame sequential 及 Line interleaved. |
|
|
4. 支持 3840x1080 Full HD Side by side 3D 格式及 SONY 1080i/60Hz |
|
|
|
|
frame packed 3D 格式。. |
|
|
5. 有左右眼同步的特殊設計，提供最舒適不傷眼的 3D 效果。 |
|
|
|
6. |
3D 影像可以做弧形屏幕顯示，也可利用影像堆�；蛉诤弦栽龃笃聊怀叽�。 |
|
|
7. |
轉換藍光機 1080p/24Hz frame packed 3D 或 1080p/120Hz 3D 訊號成 |
|
|
|
XGA/720P @120Hz 3D 供主動式 DLP 3D Ready 投影機使用。 |
|
|
|
|
|
影像旋轉 |
可做影像 180 度倒置及左右對調 |
|
|
|
|
|
|
Gwarp 計算機工具 |
1. |
利用 Micro USB 來連接 PC 與 DK517。 |
|
|
2. |
最高達 17*17 格點幾何調整功能。 |
|
|
3. |
一臺計算機可以調整兩臺投影機。 |
|
|
4. |
調整結果可以儲存到 DK517 運作，然后可以不用再連接計算機。 |
|
|
|
|
|
|
1. |
采用工業標準規格 1U 機殼設計，可裝設于各種工業機箱或機柜。專業及耐 |
|
|
|
久的設計 |
|
|
2. |
|
|
系統控制及整合 |
3. |
全功能的面板控制鍵及遙控器。 |
|
|
4. |
內建網格圖案，以方便各種應用場合。 |
|
|
5. |
簡單易懂的操作接口。 |
|
|
6. |
可以設定機器標識符，以方便作機器個別的控制。. |
|
|
7. |
可儲存 5 種顯示設置，可做系統彈性的應用。 |
|
|
8. |
可利用 RS-232 及 Ethernet (RJ45)， 有線或無線，進行系統及畫面調控 |
|
|
|
|
|
電源供應 |
外接 DC 12V/3A 電源供應器，消耗: 最大 18W |
|
|
|
|
|
|
重量 |
2.35 Kg (機器本體) |
|
|
|
|
|
|
尺寸 |
440mmL x 190mmD x 44mmH |
|
|
|
|
|

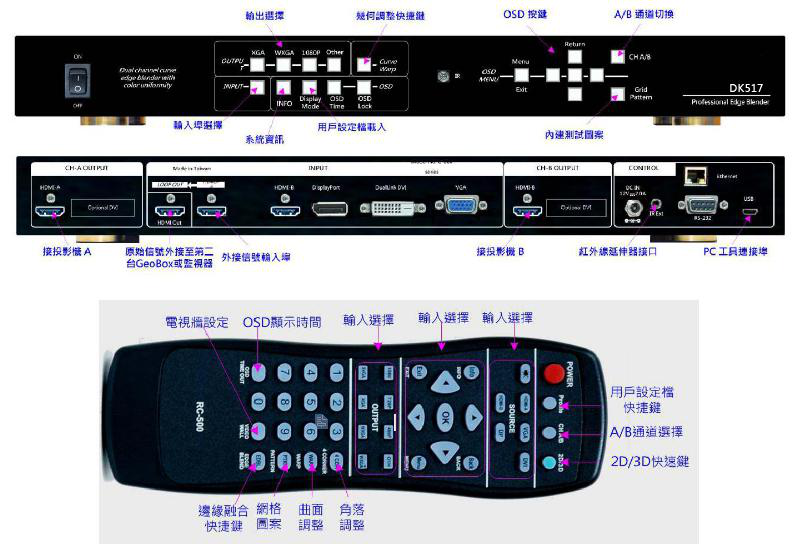

DK517融合器外觀及按鍵功能
DK517融合系統優勢
完美的融合效果
經過歐亞特科技多年產品經驗優化的融合專業算法，通過多重相機拍攝采樣及軟件自動分析調試的方式，相比傳統的手動調試方式，另外將格點（Grid）點陣拓展到17X17進行微調，極大的提升了設備調試的精度和效果，可令最終投影畫面色彩完全一致，達到國內乃至世界一流的顯示效果。

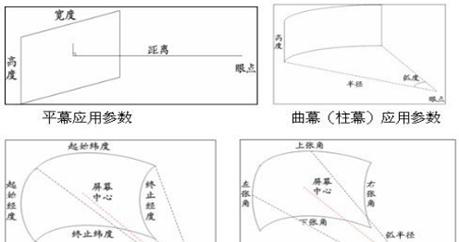

任意形狀幾何校正
市面上某些品牌融合器只支持平面幕，或者只支持弧形幕，如果想通用就需要購買兩套融合器來切換，但是DHN融合器不僅僅支持平面幕、弧形幕，也可以根據設計師的顯示創意需求，實現在非標準平面、曲面、球面、折面幕等各種形狀投影幕上的幾何校正。校正后的圖像無失真、過渡平滑自然。
穩定的系統架構
DISO品牌所有系列的硬件融合器均采用基于35nm制程FPGA的純硬件設計架構，設備運行穩定，運行時間大于30,000小時，無操作系統，沒有死機、病毒、藍屏等困擾，可長期處于工作狀態，適用于具有7×24小時要求的工作場合。
五種調試方法-方便的調試過程
DISO品牌的DK系列擁有業內最先進的融合算法，同時支持面板調試、PC端調試、遙控器調試、手機調試、平板調試五種調試方法，總有一種適合您
應用案例
5.1案例 A: 常規曲面屏幕邊緣融合
a.不需要 PC 或特殊軟件工具。
b.將訊號輸入 HDMI-A 輸入端口，并串接到 第二臺 G 602。不需要 HDMI 分配器。這些 G 602 間訊號延遲非常有限。最大串接可達約 10 臺 DK517。
c.最大的輸入的分辨率可達 2560 x 1600/3840 x 1080 @60 Hz 或 3840 × 2160 @30 Hz，在多臺投影機邊緣融合，可以取得最好的畫質。
d.需要做幾何位置調整來對齊曲面屏幕上的圖像，并讓兩個投影機的圖像有相同的網格大小，并重迭在一起。
e.幾何位置調整后，用戶可以應用電視墻功能來分割圖像，裁剪正確的區域，并將之分配給每臺投影機。
(虛擬仿真系統)
(環幕 360度投影融合可利用 3 臺 DK517 來實現)

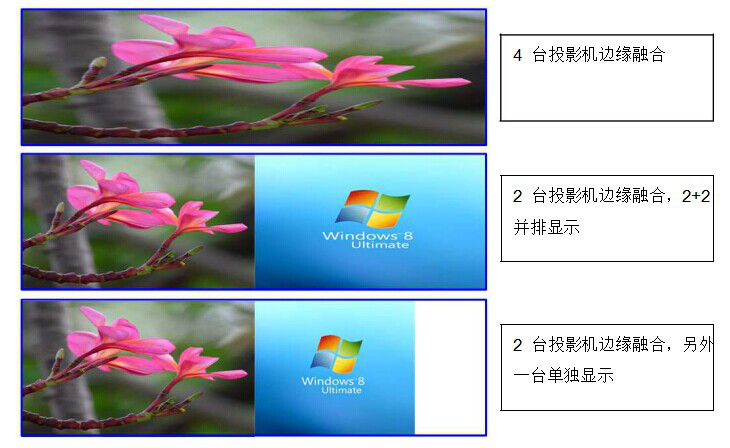

5.2案例 B: 彈性的內容顯示
四投影機邊緣融合系統可以有以下彈性顯示:
1.四臺投影機融合成一個完整的圖像
2.兩個不同的內容并排顯示
3.兩臺圖像融合，另外一臺單機顯示，但維持原來寬高比。
5.3案例 C: 利用多路顯示適配器來實現高分辨率的大屏幕影像
PC端須有足夠的能力，處理多個輸出窗口。更多顯示適配器的視頻輸出分辨率，將占用更多的 PC 資源。
不同的播放內容需要不同的 CPU 資源。用戶需要在實施之前測試這種播放系統。若有產生 Lag 的現 象，請優先檢討是否能更改影像內容的壓縮方式，不同的壓縮方式，會有相當不同的數據 Bit Rate。
5.4案例 D: "L/M”形狀視頻墻邊緣融合
下面是與"L"形狀視頻墻的餐廳：
5.5案例 E: 不規則的圖像融合及變形調整
使用者可以使用 DK517 來做手工調整來實現常規的弧形屏幕顯示。一旦需要有特殊的形狀或手動調整無法 達到所需要求，利用 Gwarp PC Tool 來做較復雜的影像調整是必要的。幾何對準后，用戶可以利用電視墻和邊緣融合的功能來完成整體的拼接融合操作。
5.6案例 F: 主動 3D 和被動 3D 顯示
使用者可以使用一臺DK517作為3D譯碼用，譯碼 HDMI 1.4 3D 信號或主動 3D 的幀順序(Frame sequential) 100/120 Hz 信號供兩臺投影機作被動 3D 顯示。
(這是一例使用 4 臺 愛普生全高清投影機來做被動 3D 曲面屏幕邊緣融合顯示)
(這是一例 2 臺 奧圖碼 XGA 投影機使用"L"形狀的主動 3D 顯示的視頻墻)
售后服務
保修政策：
全國聯保，享受三包服務；質保期為2年
客服電話：
027-87055279 15002707233（周一至周六：9:00-18:00）
具體內容：
售后服務由品牌廠商提供，支持全國聯保，可享有三包服務。憑保修卡或發票，如出現產品質量問題或故障，您可查詢湖北迪東科技有限公司最近的維修點，由廠商的售后解決；也可憑廠商維修中心或特約維修點所提供的質量檢測證明。從產品購買之日起，可享受7日內退貨,15日內換貨。超過15日又在質保期內，可享受免費保修等三包服務政策。
如您在購買產品過程中有任何問題，請您撥打027-87055279 聯系我們，技術熱線服務時間：周一到周日（9:00-22:00）。
服務承諾：
湖北迪東科技有限公司向您保證所售商品均為正品行貨，可享受全國聯保服務，與您親臨商場選購的商品享受相同的質量保證。
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，整機包括遙控器，電源線，合格證書，IR延長線，安姆斯質量檢測報告。本司不能確�？蛻羰盏降呢浳锱c商城圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣主流新品一致。若本官網沒有及時更新，請大家諒解！
功能特色
A. 輸入及輸出:
1. 輸入接口: 2x HDMI, 1x DualLink DVI, 1xVGA, 1x DisplayPort。
2. HDMI、DualLink DVI 及 DisplayPort 輸入接口支持 1920x1200、4k/2k @30Hz、WQXGA & 3840x1080 @60Hz 無壓縮分辨率輸入訊號。
3. 影像輸出: 2x HDMI, (或 DVI)，輸出分辨率: 720x480、XGA、WXGA、1280x1024、1366x768、1400x1050、
1600x1200、1920x1080 及 1920*1200 等…。
4. 原始訊號外接回路: 1x HDMI (支持 3840*2160@30Hz 及 3840*1080@60Hz 輸出訊號)
5. 聲音輸入: HDMI embedded audio
6. 聲音輸出: HDMI embedded audio
7. USB type B: PC Tool 連接控制用
B. 影像弧形調整、幾何位置校正及影像融合
1. 可做快速的邊角調整、垂直及水平梯形修正、桶型及柵行調整(Pincushion & Barrel)、曲面調整、影像旋轉及上下鏡像調整。
2. 每臺支持兩通道投影微調，并可輕松執行大量投影顯示器的彈性擴充。
3. 可利用前面板按鍵或遙控器，可做最少為 2*2，最高可達 9*5 個格點的影像幾何不規則位置調整，并完成曲面無縫拼接融合。
4. 配合計算機工具，亦可以做不規則形影像調整，最少為 1*1，最高可達 17*17 個格點，調整后可將參數儲存于 DK517，然后可以不須使用計算機。
5. 可做多投影機大屏幕的四個邊緣影像融合，融合臺數并無限制。
6. 提供簡便的影像融合的調整參數，諸如: 重迭區投影機個別 Gamma 曲線調整及 Gamma Gain 細部微調。
7. 支持非重迭區暗階精確微調，含精確的位置及個別 RGB Offset 調整，以修正更精細的暗階補償顏色。
8. 可提供個別投影機顏色及白平衡微調功能。
9. 計算機軟件可同時控制多臺處理器。
10. 可做影像平面及弧形拼接融合，包含不規則弧形及 360 度圓形無縫拼接融合。
C. 主動及被動 3D 應用
1. 自動譯碼各種 3D 訊號源，包含: Blue Ray、STB、多媒體播放器及 PC 等.
2. 自動轉換主動式 3D Frame sequential 1080p @120Hz 訊號做被動式 3D 顯示。
3. 支持 HDMI 1.4a 標準 3D 格式，包含 1080p/24Hz frame packed, Side by Side, Top-Bottom 及 Line
interleaved.
4. 支持 3840x1080 Full HD Side by side 3D 格式及 SONY 1080i/60Hz frame packed 3D 格式。.
5. 有左右眼同步的特殊設計，提供最舒適不傷眼的 3D 效果。
6. 3D 影像可以做弧形屏幕顯示，也可利用影像堆棧或融合以增大屏幕尺寸。
7. 轉換藍光機 1080p/24Hz frame packed 3D 或 1080p/120Hz 3D 訊號供主動式 3D Ready 投影機使用。
D. 高階 10-bit 圖像處理器
1. 10-bit 高階處理器，可做 3D motion adaptive de-interlace, 斜線防鋸齒處理及電影 3:2/2:2 自動偵測
及還原功能.
2. 附有完整的影像色彩調整功能，包含亮度、對比、色調、銳利度、RGB 個別顏色調整、預先設定色溫。
E. 邊緣遮蔽
各個邊緣可以作達 500 像素的邊緣遮蔽，必以黑色背景取代，不會改變影像位置及形狀。
F. 電視墻功能
1. 可做影像切割、位置指定及重迭區逐點調整。
2. 不須外接外接計算機、影像分配器或分割器，可直接對 4K/2K 輸入訊號做分割處理。
3. 可當作電視墻控制器，最大可支持 15*15(共 225 臺)電視墻。
G. 影像鏡像調整及旋轉
可做上下影像鏡像轉換(Mirror & Flip)。
H. 系統控制及整合
1. 采用工業標準規格外觀 1U 機殼設計，可裝設于各種工業機箱或機柜。專業及耐久的設計
2. 可使用低成本投影機取代高階投影機而達到相同的應用功能。
3. 全功能的面板控制鍵及遙控器。
4. 內建方格圖案以方便各種應用場合。
5. 簡單易懂的操作接口。
6. 使用者可以自行創建所需的 EDID，其范圍為 1024*768 及 3840*2160 之間分辨率。
7. BOX ID 以方便各種應用場合作機器個別的控制。.
8. 有信號源監控輸出端口，方便系統監控。
9. 可儲存 5 種顯示設置，方便不同場合的應用。
10. 可利用 USB、RS-232 及 Ethernet (RJ45) 有線或無線做系統控制進行畫面調整控制。
11. 尺寸及重量: 440x189x45mm, 2.4kg (主機)
