RGB信號經長距離電纜傳輸會衰減，尤其是高頻部分。在電纜起始端加入長線驅動器，即可放大線路上被衰減的信號，使整個信號頻段完全恢復原樣，從而消除拖尾現象。

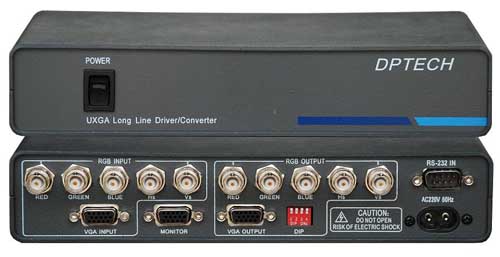

IFU-105系列屬長線傳輸型分配器。輸入5BNC(RGBHV)/ HD15PIN（VGA），輸出1為5BNC（RGBHV），輸出2為HD15PIN（VGA），監視輸出（MONITOR）HD15PIN（VGA）。分離同步、復合同步、綠同步輸出。傳輸距離可調，最大傳輸距離300米�？奢^好解決由于數據傳輸線過長等原因造成的輸出端設備（如投影機）顯示顏色失真，圖象、文字重影或拖尾等現象。

產品特點：
增益距離75-3電纜可達300米
專業放大芯片440MHz（-3dB）滿載帶寬
全兼容RGBHV、RGBs、RGsB、分量視頻
面板DIP開頭控制增益
增益距離15級調節，使驅動效果達到最佳
全鋁機箱，更好的抗干擾及電磁屏蔽兼容性
本地監看接口更好的對比放大后的信號與原信號的差異
計算機串口控制（選配）
將同步信號恢復到TTL級

技術參數：
輸入接口： 5BNC（RGBHV）或HD15PIN（VGA） 2個輸入端可互為環通輸出
輸出接口： 5BNC（RGBHV）； HD15PIN（VGA）
監視輸出： HD15PIN（VGA）
RGB通道
驅動輸出帶寬： 440MHz(-3dB)
0-20MHz只是+0.15dB到-0.15dB
0-150MHz只是+8.5dB到-1.8dB
傳輸距離 75-3電纜傳輸距離300m
通道串擾 -53dB@10MHz
-45dB@30MHz
-37dB@100MHz
亮度色度干擾 ＜-80dB@1kHz，滿載
微分相位誤差 最大0.1度. RL=150Ω
微分增益誤差 最大0.1%. RL=150Ω
典型傳輸延時 1.3ns@2VP-P，RL=150Ω
最小/最大電平 模擬信號: 0.5V-2.0Vp-p
(無偏置電平)
監視輸出帶寬： 450MHz(-3dB)
輸入電平： 0.5V-2.0Vp-p
輸入I/O阻抗： 75Ω輸出電平
輸出I/O阻抗： 75Ω
色度亮度干擾： -82dB@10MHz
-56dB@100MHz
信噪比： -73dB@10MHz(Vi=2Vp-p)
額定電平 RGB:0.7Vp-p
分量視頻以及S-視頻的Y信號
S-視頻的C信號：L0.3Vp-p
阻抗： 75Ω
回波損耗： -30dB@5MHz
行場同步通道
輸入電平: 1V-5Vp-p
輸入電抗： 10kΩ
輸出電平： 兼容TTL
輸出阻抗： 75Ω
同步極性： 跟隨輸入
行頻： 15KHz-130KHz
場頻： 30Hz-170Hz
增益控制方式： 面板DIP開關或旋扭控制
規格
電源： 交流220V. 50Hz
功率： 10W
重量： 1.5（kg）
平均故障間隔時間： 30000小時
