自阿凡達上映以來，3D影視熱一直未減。為滿足影院LED顯示屏看3D影片需求，小間距LED顯示屏也從要戴著3D眼鏡才能看到效果發展到裸眼3D效果。小間距LED顯示屏是不能直接看到3D影片，必須使用其它配套設備輔助來實現，比如用MIG-CL9000拼接器，下方我們就來看下它的3D實現方式。

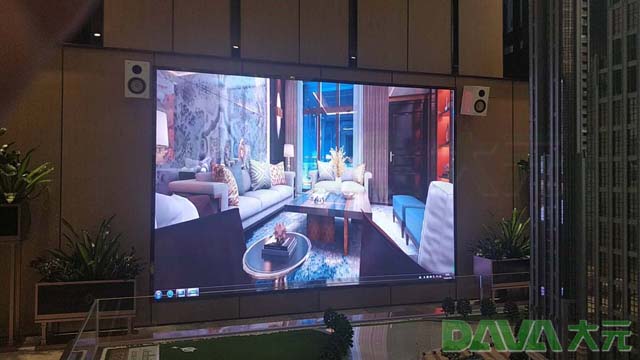

室內高清小間距LED顯示屏
假設小間距l(xiāng)ed顯示屏分辨率為1920×1080，做全屏的點對點3D顯示，正常2D模式下，一張4網口發送卡即可帶載該像素，但是3D模式下，由于發送卡要倍頻，帶載能力減半至960×1080，所以該顯示屏共配置2張3D發送卡，系統連接圖如下：
首先，點對點的3D視頻源：單個視頻源分為左右兩幅畫面，一副左眼，一副右眼；左右眼分辨率都為1920×1080；播放電腦可以選擇雙DVI拼接輸出或者DP至3840×1080×60Hz。（如果不做點對點，視頻源做1920×1080，做放大顯示也可以）
其次，視頻拼接器的處理方法：需要將視頻源內的不同位置的圖像，分別合成在不同的DVI輸出至發送卡。
最后，每個3D發送卡都會將各自收到的圖像以左右眼幀交替顯示的方式，顯示至LED屏上，同時，紅外信號發射器將同步控制快門式3D眼鏡的左右鏡片開關，從而呈現3D立體視覺。
大禮堂LED顯示屏
該3D方案對視頻拼接器的要求為：
1、 輸入、輸出、內部處理都需要嚴格的60Hz，再至3D發送卡倍頻至120Hz后，不會出現丟幀的現象，這與CL9000拼接器全通道60Hz處理的特點完全吻合。
2、能夠?qū)ν粋�信號源的不同位置的圖像進行多次截取，即為CL9000拼接器的ZOOM功能，特別是當多張發送卡帶載像素大小不一致時，該功能顯得尤為重要。
3、 多預設切換，方便3D模式與2D模式一鍵無縫切換以及2D模式下的多窗口應用等（發送卡也需要切換對應的模式）。
看完了MIG-CL9000拼接器輔助小間距LED顯示屏實現播放3D影片播放方式，你是不是有一種想要安裝的沖動呢？
